CorelDRAW: Fajfka a křížek

23.8.2013, , Zdroj: Verlag Dashöfer

Připravíme praktické a hojně používané symboly pro „ano/ne“- fajfku a křížek.

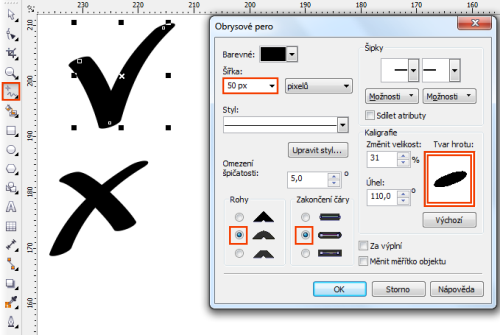

Začneme spuštěním CorelDraw a po volbě Nového dokumentu ponecháme standardní nastavení beze změn (A4 na výšku/na šířku, režim barev RGB). Aktivujeme nástroj Ruční režim, jehož tažením vytvoříme tvary fajfky a křížku. Jistě se nám napoprvé nepovedou dokonale. Bude je třeba doladit pomocí nástroje Tvar. V průběhu dolaďování vyvoláme dialogové okno Obrysové pero - dvojité kliknutí na spodní ze dvou čtverečků v pravém spodním rohu pracovního okna anebo klávesová zkratka F12. Zde jistě zvětšíme Šířku, nastavíme zaoblené Rohy a Zakončení čáry a poupravíme Tvar hrotu.

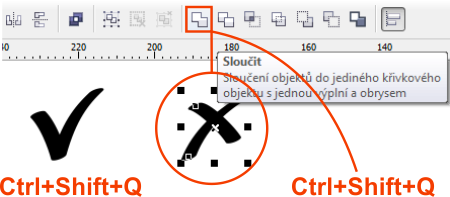

Pokud jsme s tvarem spokojení, označíme nejprve fajfku a stiskneme zkratku Ctrl+Shift+Q (Převést obrys na objekt). V případě křížku označíme obě jeho části, v Panelu vlastností zvolíme Sloučit a poté opakujeme postup jako u fajfky.

Po převedení můžeme na oba symboly použít libovolnou výplň, aktivujeme tedy poslední nástroj - Interaktivní výplň, v Panelu vlastností zvolíme typ Lineární a tažením aplikujeme. V Panelu vlastností nebo přetažením z Palety barev upravíme počáteční a koncovou barvu.



Oběma objektům/symbolům přiřadíme Obrys (F12), jehož Šířku, Rohy a Zakončení upravíme v dialogovém okně. Také musíme zaškrtnout Za výplní, aby obrys polovičkou nepřekrýval objekt. Po nastavení obrysu
