CorelDRAW: Graf

28.9.2018, , Zdroj: Verlag Dashöfer

Peníze, výpočty, volby…na mnoha místech se můžeme setkat s různými grafy, a právě proto si v dnešním článku ukážeme, jak v CorelDRAW graf vytvořit.

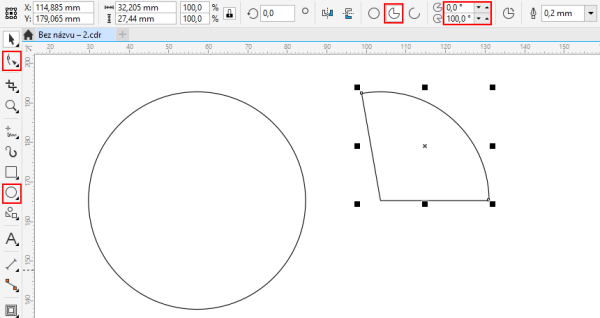

Zvolíme Nástroj Elipsa a pomocí stisknuté klávesy Ctrl vytvoříme kruh. Rozměr není nijak stanoven, vše bude tvořeno v křivkách, můžeme tedy zvětšovat či zmenšovat bez ztráty kvality. V Panelu vlastností uděláme z kruhu Výseč a Počáteční a koncové úhly zvolíme 0 a 100°. Těmito uzly lze taktéž intuitivně manipulovat po přepnutí na Nástroj Tvar.



Výseč nakopírujeme (Ctrl+C, Ctrl+V) a nově vzniklé kopii nastavíme Počáteční a koncové úhly na 100 a 150°. Postup ještě 4x zopakujeme a novým výsečím nastavujeme úhly takto: 150 a 190, 190 a 220, 220 a 280, 280 a . Výsledek bude takovýto:



Výsečím přiřadíme jednotné barevné výplně z Palety barev.

Dalším krokem bude přidání efektu perspektivy, pokud však chceme na výseče připsat například procenta nebo názvy stran apod. musíme tak učinit nyní, před perspektivní deformací. Jednoduchými počty (1% = 360/100 = 3,6°, tzn. 100°/3,6 = 27,8% atd.) jsme došli k procentuálním velikostem výsečí. Je to (od modré až ke žluté) 27,8 , 22,2 , 16,7 , 8,3 , 11,1 a 13,9%. Zvolíme tedy Nástroj Text, klepneme do prostoru a procenta napíšeme. Mezi údaji děláme mezery, abychom po dopsání mohli zvolit kombinaci kláves Ctrl+K, čímž se rozdělují řádky (není tento případ), slova a kdybychom pokračovali opětovným stisknutím zmíněné kombinace, došlo by k rozdělení na jednotlivá písmena. Údaje jednoduše rozmístíme do patřičných výsečí. Textu zvolíme bílou výplň a černý obrys. Poklepáním na černý čtvereček vpravo dole vedle stavového řádku otevřeme dialogové okno s vlastnostmi obrysu, kde zvolíme šířku obrysu a zaškrtneme políčka Za výplní a Měřítko podle obrázku.
