CorelDRAW: Uzly v praxi

12.6.2008, , Zdroj: Verlag Dashöfer

Dnes si ukážeme, jak z několika křivek sestavíme uzavřený objekt, tedy objekt, který budeme moci vybarvit. Vytvoříme si několik tvarů, z kterých uděláme tvar srdce.

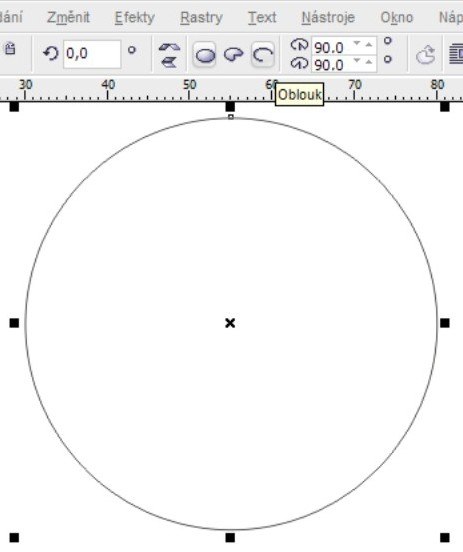

Prvním krokem po zapnutí CorelDraw bude vytvoření kruhu. Použijeme nástroj Elipsa s přidržením klávesy CTRL. Rozměr kruhu není důležitý, přesto zvolíme např. 50x50mm. Nyní zvolíme v Panelu vlastností ikonku Oblouk a místo 270°, které jsou přednastavené, zvolíme 180°.



Z kruhu tedy zůstane přesně polovina. Dále v Panelu vlastností změníme Úhel otáčení na 30°.

Jeden z vrchních oblouků výsledného srdce je tedy připraven, nyní ho označíme nástrojem Výběr, uchopíme za levou značku, kterou se mění šířka objektu, a se stisknutou klávesou CTRL táhneme myší doprava, dokud se nezobrazí vertikálně zrcadlový obrys oblouku. Před uvolněním klávesy CRTL ještě stiskneme pravé tlačítko myši, abychom vytvořili duplikát. Shrnutí postupu: Uchopení levé objektové značky levým tlačítkem myši, tažení se stisknutou klávesou CTRL, kdykoliv během tažení stisknutí pravého tlačítka myši, uvolnění levého tlačítka myši, uvolnění klávesy CTRL.

Nyní je vrchní část srdce hotová, spojení obou oblouků necháme na později. Z levého pravítka vytáhneme vodící linku, kterou umístíme do bodu, kde se oblouky stýkají. Ihned na Panelu vlastností aktivujeme Přichycení k vodícím linkám (žádný objekt ani vodicí linka nesmí být označen).

Od spodního bodu jednoho z oblouků vedeme Nástrojem Ruční režim Úsečku, kterou přichytíme k Vodící lince do přibližné výšky.

Nyní vybereme úsečku nástrojem Tvar, vybereme oba uzly (např. pomocí klávesy SHIFT) a na Panelu vlastností přeměníme úsečku nástrojem Převést čáru na křivku. Díky tomuto kroku můžeme uchopit jednotlivé body a jejich táhla, s kterými (pomocí tažení nebo kurzorových šipek) spodní část doladíme podle našich představ. Pokud nám nebudou k úpravě dva body a jejich táhla stačit, můžeme 2x poklepat myší na linku
