CorelDRAW: Zeměkoule

11.11.2010, , Zdroj: Verlag Dashöfer

V dnešním návodu si ukážeme, jak udělat jednoduchou mapu Země.

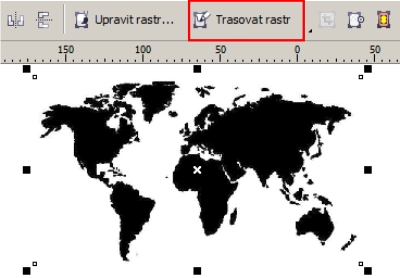

Po spuštění CorelDRAW zvolíme Nový prázdný dokument a standardní nastavení ponecháme beze změn. Přetažením nebo pomocí volby Soubor - Importovat (pokud jsme si obrázek uložili) vložíme níže přiložený obrázek mapa_zeme.jpg. Jestliže máme obrázek v dokumentu označený, v Panelu vlastností aktivujeme volbu Trasovat rastr - Obrysové trasování - Perokresba.

V dialogovém okně v kartě Nastavení zvolíme vysokou úroveň Detailů, Vyhlazení asi 25, Vyhlazení rohů: 0. V kartě Barvy snížíme Počet barev na 2. Odsouhlasíme volbou OK.

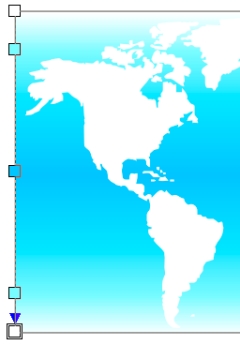

Mapa je nyní sestavena z vektorových objektů. Ty od sebe rozpojíme kombinací kláves Ctrl+U (Zrušit skupinu). Aktivujeme nástroj Obdélník, kterým vytvoříme obdélník o rozměrech podkladu mapy. Bílý podklad poté odstraníme (pokud se nám nedaří podklad označit, přidržíme při označování klávesu Alt). Světadíly označíme a přiřadíme jim bílou barevnou výplň. Označíme nový obdélník, v Panelu vlastností posuneme Do pozadí vrstvy, v Panelu nástrojů aktivujeme Interaktivní přechodovou výplň, kterou naneseme tažením z horního do spodního rohu. Barvu poté do přechodu přidáme poklepáním v místě, kde si barvu přejeme (mimo středové táhlo), viz. obrázek níže.

Obdélníku odstraníme obrys, označíme obdélník i s mapkou a vše seskupíme kombinací kláves Ctrl+G. Přes toto seskupení vytvoříme čtverec pomocí nástroje Obdélník, táhneme z horního okraje do spodního, přičemž držíme stisknutou klávesu Ctrl. Tento čtverec umístíme do té části mapy, kterou budeme chtít zachovat, poslouží nám jako
